20MeV醫用回旋加速器
玖源-20適用于中、大型醫院、研究機構、藥廠

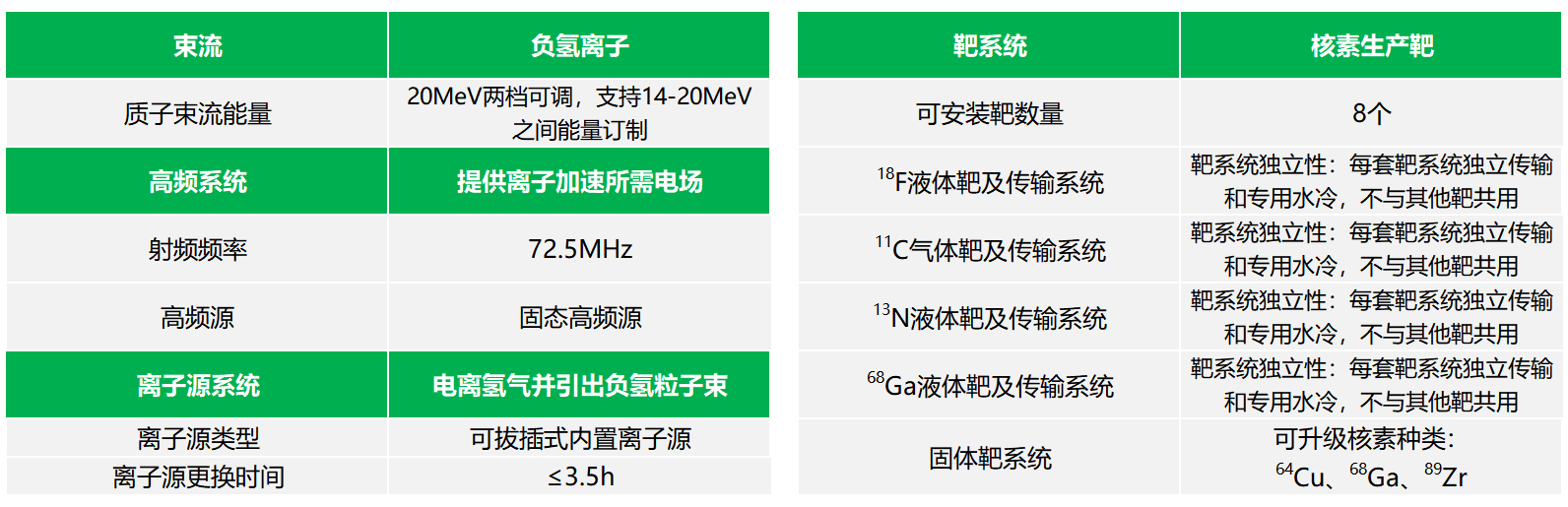

能量：20MeV兩檔能量可調，支持14-20MeV能量訂制
靶系統：液體靶、固體靶
可生產核素：18F , 11C , 13N , 68Ga , 89Zr , 64Cu , 99mTc , 124I , 44Sc
長壽命可插拔式離子源
提供高品質離子用于加速，高效緊湊易于維護
完善的智能控制系統
智能控制系統搭載多信號探測器，實現核素生產的自動控制
高效靶系統
同位素生產區，雙重冷卻保障反應高效進行
先進自屏蔽體技術
多種材料全面屏蔽多種輻射防護，保障人員安全免于輻射暴露
卓越的粒子動力學設計
尖端的物理設計和數值模擬，只為輸出穩定可靠的高品質束流
穩定的高頻系統
搭載固態技術的高頻功率饋入系統，穩定地為束流供給能量

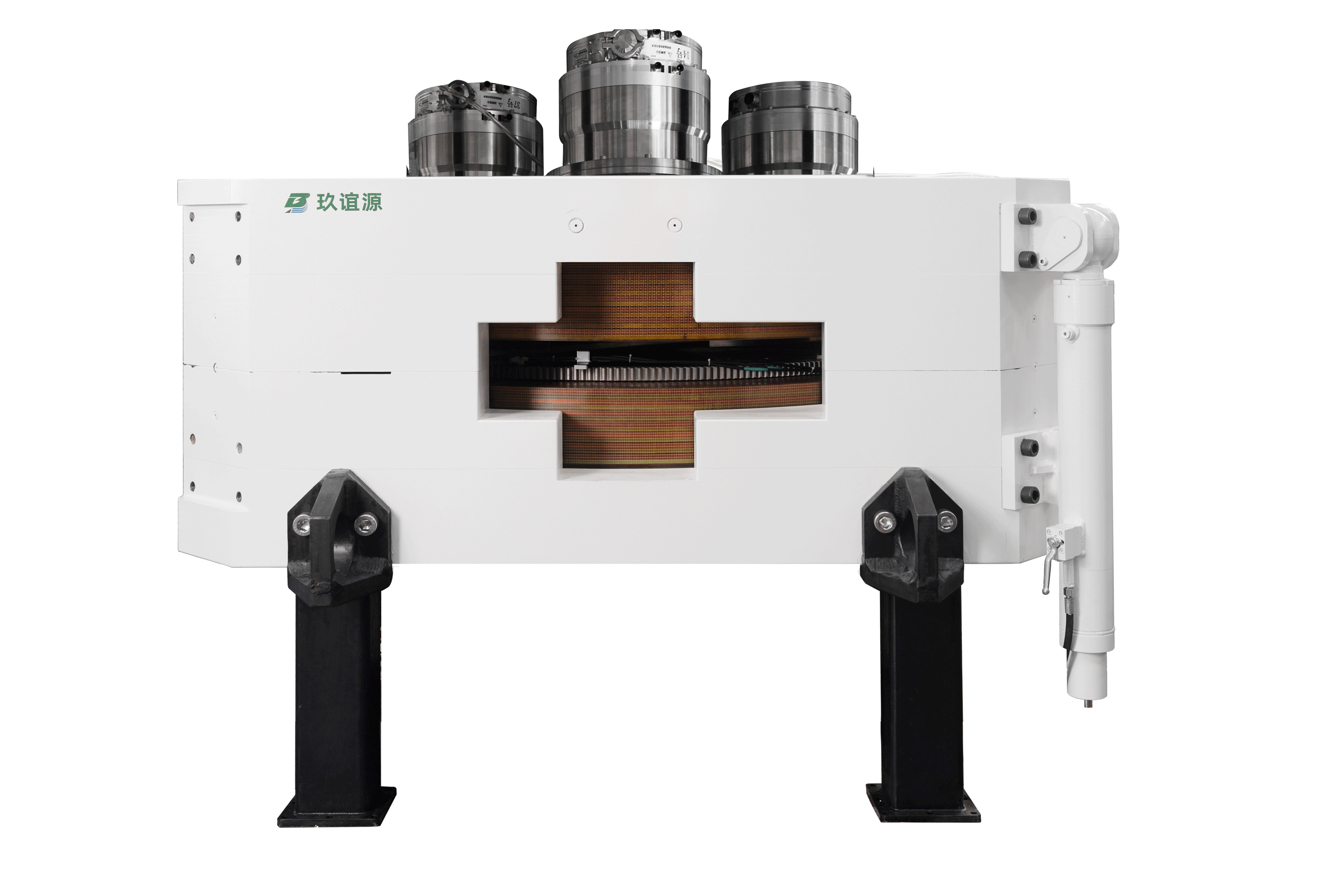

高精度等時性磁鐵
數控加工高精度磁鐵，對加速器物理設計的實現和超越
整機調試及可靠性保障
從出廠到安裝運行的全流程質量保障體系
玖源-20是“玖源”系列回旋加速器中首個能量達到18MeV以上的中高能醫用回旋加速器產品
玖源-20滿足各大型醫療機構及科研院所臨床及科研的全部需求；也適用于放射性藥品生產企業使用，解決大批量核素生產問題。

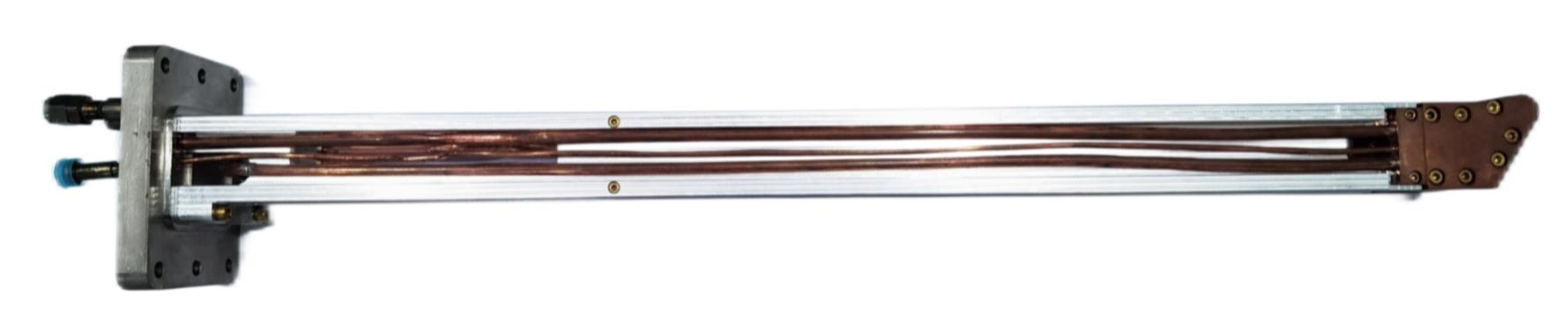

玖源-20的離子源系統具有全部自主知識產權，采用內置式潘寧離子源的模式，進行了創新性的電源設計和機械設計。ISS1101擁有業內最長壽命，可穩定使用300天以上*。（*運行于60μA束流強度，每天工作一小時）
|
緊湊型設計 |
內置，高度僅5cm |
|
可插拔式設計 |
更換時間僅需3.5小時 |
|

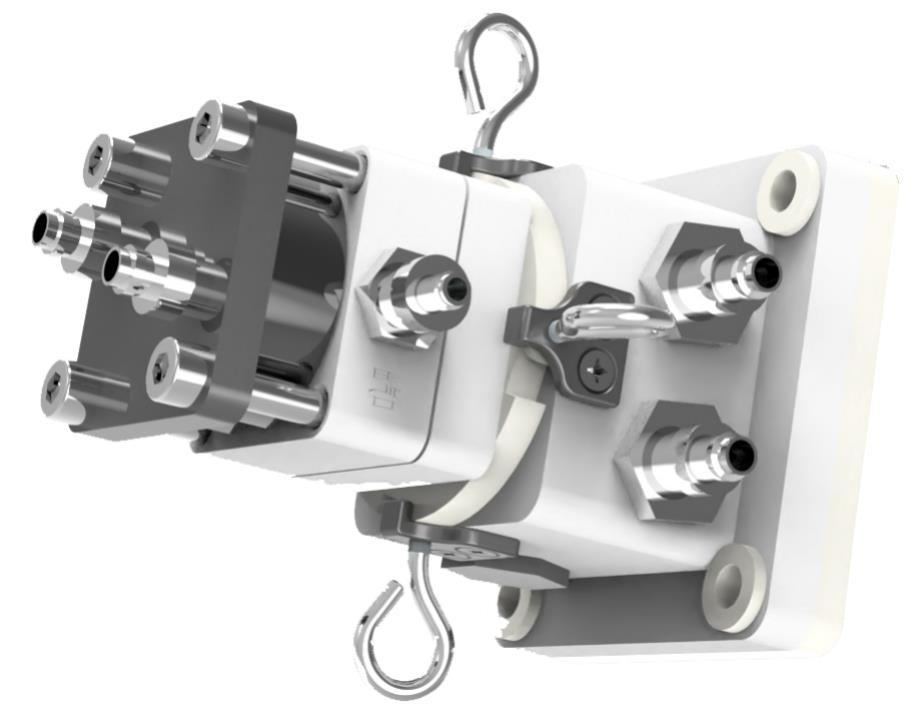

液體靶-靶體材料 |
鈮 |
|
氣體靶-靶體材料 |
5N純鋁 |
|
靶窗 |
Havar膜 |
|
準直材料 |
5N純鋁 |

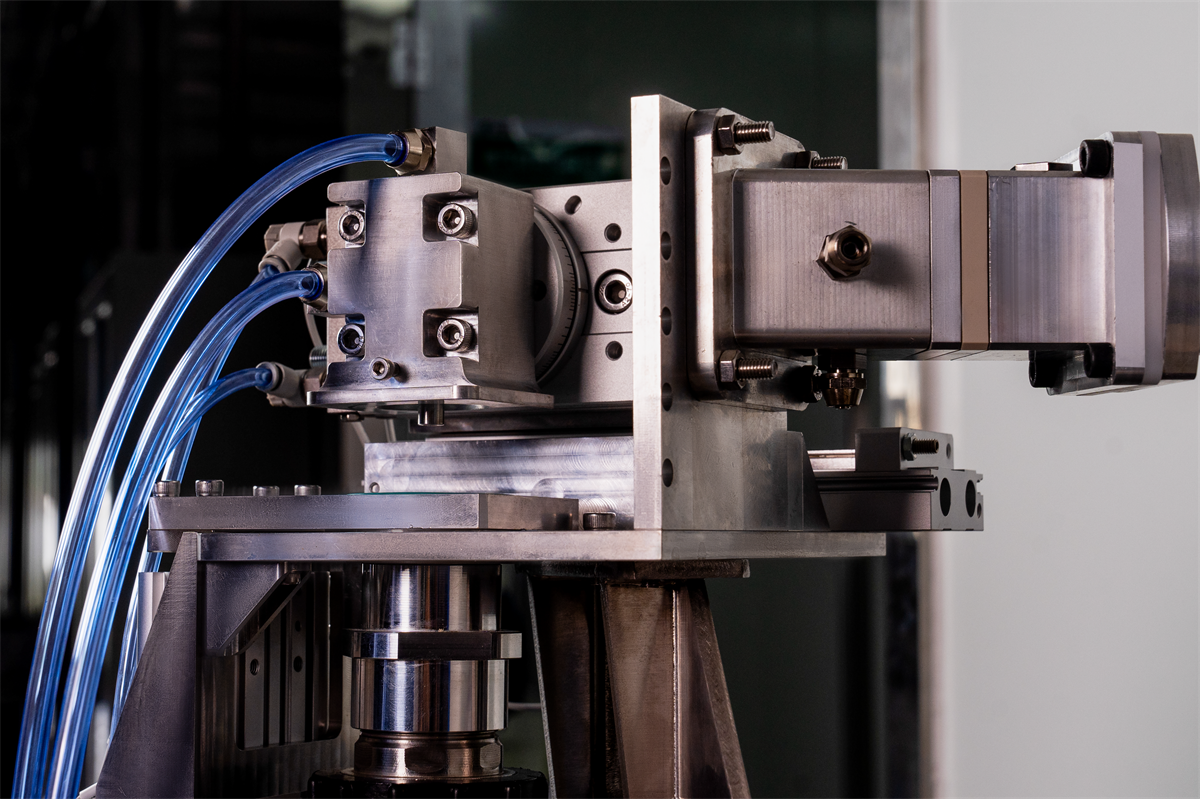

全自動固體靶，采用了獨特的工程技術，使靶片自動化傾斜，束流成斜角轟擊靶材，有效增大了核反應的面積，擴大了單位時間內的核素產額。
同時具備小體積，高自動化的優點，可在屏蔽體內根據用戶不同階段的核素需求，自適應匹配不同的核素工藝過程。
核素管路均采用卡套的安裝形式，在避免核素交叉污染的同時，能實現更快速、便捷的裝拆更換。
模塊可開放管理者權限，由用戶自行DIY，配置三級權限，報表查詢，審計追蹤等軟件功能。

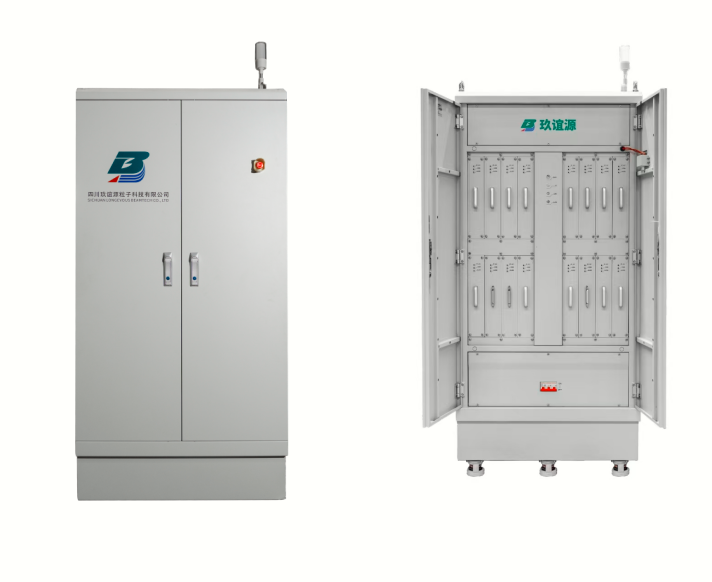

玖源-20使用了業內最新的射頻系統技術，采用由多個功放模塊組成的固態射頻源，代替了傳統的電子管射頻源，使得射頻系統的穩定性得到顯著提升。由于各功放模塊間互相獨立，某一功放模塊的損壞不會造成宕機，進一步保障加速器的穩定開機。
|
射頻頻率 |
72.5MHz |
|
高穩定開機率 |
≥99% |
|
包含備份組件 |
支持熱插播 |

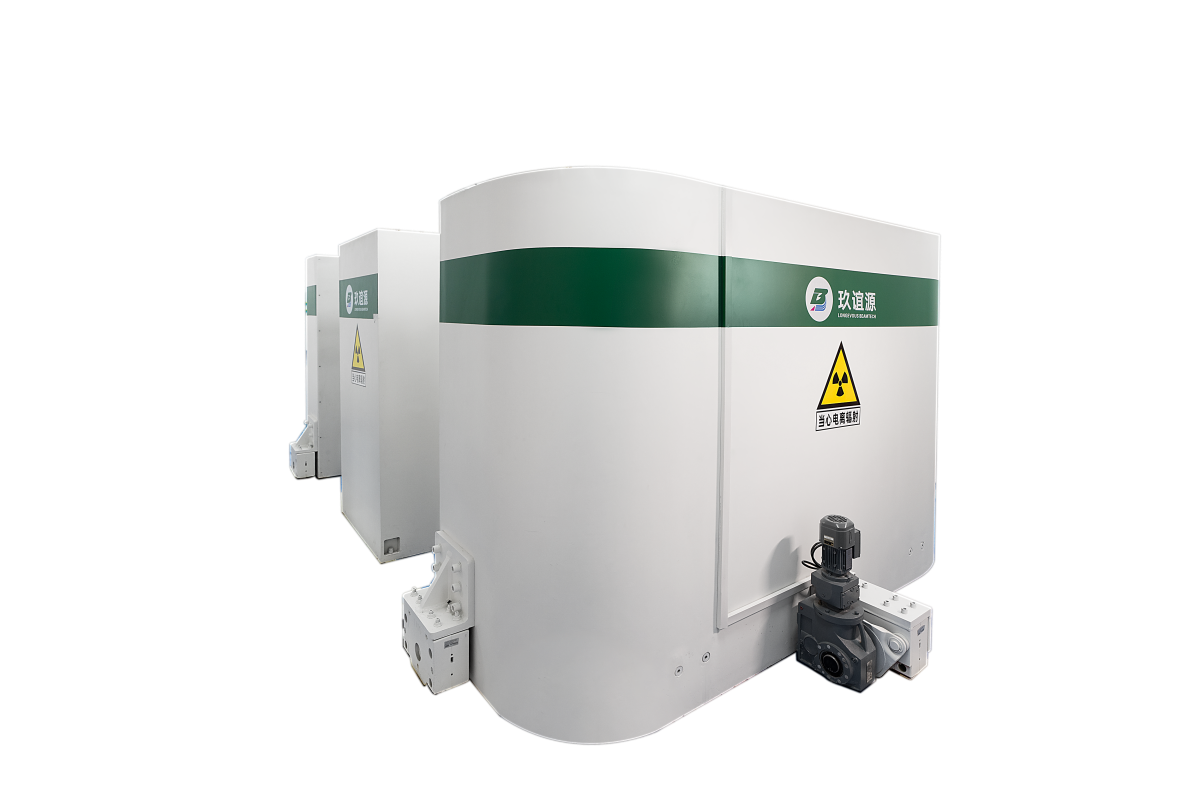

玖源-20專用屏蔽體采用內外屏蔽層結合的方式，有效吸收中子、γ射線等放射性輻射，在滿足我國法律法規的基礎上，有效地降低用戶對環境的需求標準。
|
長寬高 |
3800*3950*2360 |
|
屏蔽體外劑量當量率 |
≤10μSv/h |
|
可根據用戶環境條件 |
定制化設計屏蔽體 |

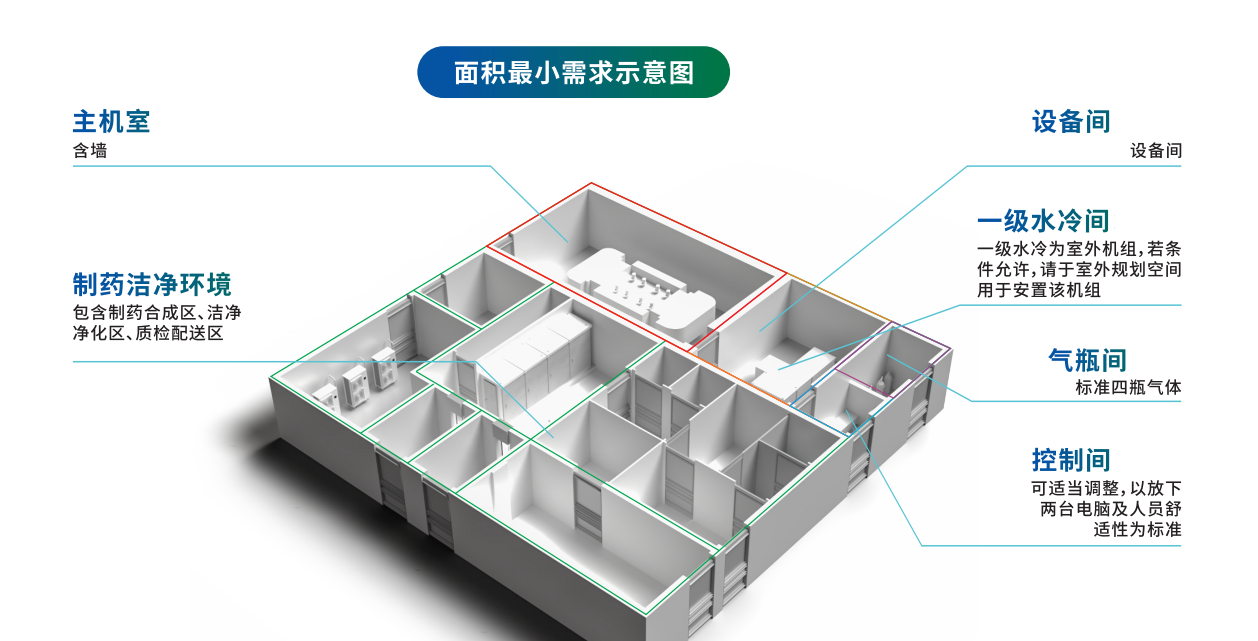

基本功能包含回旋加速器間、設備間、控制間、氣瓶間、制藥潔凈環境等。
若配備固體靶系統，需在加速器間（主機區域）以及固體靶熱室區域分別多提供一路壓力不小于0.7Mpa的潔凈空壓氣源接口，在氣路安裝壓力表及減壓閥，并在固體靶熱室區域再多提供一路壓力不小于0.3Mpa的4N氮?dú)饨涌凇?/span>
